KIHEUNG D-TRAX
Dynamik-Line | Lineargeführte CNC-Starrbettfräsmaschinen
Die neuen KIHEUNG D-TRAX Starrbettfräsmaschinen mit Starrbett oder integriertem Rundtisch, ist das Beste aus zwei Welten – die Robustheit einer Starrbettfräsmaschine mit hohen Tischbelastungen und der Dynamik einer lineargeführten Fräsmaschine und somit die logische Ergänzung zur kraftvollen, flachgeführten Starrbettfräsmaschine RiGiTRAX.
Das innovative Modulkonzept der D-TRAX Serie ermöglicht nun ungeahnte Möglichkeiten einer fortschrittlichen, modernen Zerspanung und Reserven für die Zukunft. Das angesprochen Modulkonzept ermöglicht, neben dem starren Gusstisch (Starrbett) mit hohen Tischbelastungen und einer Erweiterung mit integrierten Rundtischen, auch Vorrichtungen zur Pendelbearbeitung. Durch die erhöhte Stabilität durch Verbindung der Ständereinheit mit dem Maschinentisch gewährleistet die neuen D-TRAX Modellreihe höchste Präzision und Genauigkeiten bei gleichzeitig erhöhter Spanleistung.
Die dynamischen Linearführungen und das innovative 3-fach FLAT-Ram Maschinendesign, wo alle Antriebs- und Übertragungseinheiten, wie z.B. Spindelmotor, ZF® Getriebe oder Riemenscheibe auf dem hinteren Bereich des Auslegers platziert werden, erreicht die D-TRAX eine in dieser Maschinenklasse fast einzigartige, geometrische Genauigkeit, hohe Dynamik bei dennoch hohen Spanleistungen!
Alle Modelle der D-TRAX Baureihen, verfügen über vergrößerte Verfahrwege – bis 10.000 mm in der X-Achse, 1.500 mm in Y-Achse (quer) und bis zu 2.300 mm in der Z-Achse (vertikal), weitreichende Serienausstattung und umfangreiche Optionen (z.B. stufenlose Automatik-Fräsköpfe, Werkzeugwechselsysteme, Kühlung durch die Spindel, Spänefördersysteme und vieles mehr). Durch diese Möglichkeiten lassen sich die KIHEUNG Fräsmaschinen optimal an Ihre gegenwärtigen und zukünftigen Bearbeitungsbedürfnisse anpassen.
- Technische Daten
- Maschinenhighlights
- Ausstattungen und Optionen
- Pendelbearbeitung
- CNC-Bahnsteuerungen
- Angebot anfordern
D-TRAX-U mit Universal-Fräskopf
| Verfahrwege - Längsweg (X) - Querweg (Y) * - Vertikalweg (Z) * |
4.000 – 10.000 mm 1.200 mm 1.600 mm |
| Spindeldrehzahlen - Serie - Option |
4.000 U/min 6.000 U/min |
D-TRAX-H mit Horizontal-Fräspinole
| Verfahrwege - Längsweg (X) - Vertikalweg (Y) * - Querweg (Z) |
4.000 – 14.000 mm 1.600 mm 1.000 mm |
| Pinole - Pinolenhub (W) - Durchmesser |
600 mm 130 – 150 mm |
| Spindeldrehzahlen | 3.000 U/min |
D-TRAX
| Tischlänge | 6.000 – 12.000 mm |
| Tischbreite * | 1.050 mm |
| T-Nuten - Anzahl - Breite - Abstand |
9 Stück 22 mm 125 mm |
| max. Tischbelastung | 3.500 kg/m² |
| Spindelaufnahme - Serie - Option |
DIN 69871 / SK 50 BBT 50 oder HSK 100 |
| Spindelmotor | 28 / 38 kW |
| Eilgang (X/Y/Z) | 25 m/min |
| Vorschub (X/Y/Z) | 10 m/min |
| Länge | 8.632 – 14.632 mm |
| Tiefe / Breite | 4.940 mm |
| Höhe | 3.750 mm |
| Maschinengewicht | 30 – 45 t |
* Weitere Optionen lieferbar.
Hauptbaugruppen
- Bett, Tisch, Turm, Sattel, Ausleger und Kopf sind aus Qualitäts-Gusseisen GG-30.
- Schweres Maschinenbett mit aufwendiger, CAD konstruierter innerer Verrippung. Im hinteren Bettbereich zur Aufnahme des Fahrständers über eine Linearführung in schwerer Ausführung.
- Maschinentisch mit breiter, geschliffener Arbeitsfläche. Auf der Tischoberseite mit neun geschliffenen T-Nuten, Mittelnut als Referenznut H7, Tischfrontseite mit zwei geschliffenen T-Nuten.
- Sehr stabile Maschinensäule zur Führung der Sattel-Auslegereinheit. Zwei Präzisions-Linearführungen mit jeweils drei Rollenumlaufeinheiten der Größe 55 führen den Sattel vertikal.
- Der Ausleger ist in einem Sattel geführt. In Verbindung mit drei Präzisions-Rollenumlaufeinheiten mit zehn Führungswagen der Größe 45 garantieren exzellente geometrische Genauigkeiten und hohe Spanleistungen – auch bei "voller Ausladung"!
- Eine Auslegerlänge von max. 2.690 mm rundet Baugruppendimensionen ab, die in Verbindung mit modernsten Fertigungsmethoden heutigen Anforderungen gerecht werden. Die Kombination dieses Baugruppendesigns mit einer 3-fach Führung des Auslegers erlaubt einen Y-Verfahrweg von max. 1.400 mm bei hoher Spanleistung und sehr guten Geometrien!
Vorschübe und Führungsbahnen
- Hohe Eilgangwerte von X 25.000 mm/min für eine dynamische Bearbeitung bei hoher Spanleistung.
- Hochleistungs-SIEMENS® AC-Vorschub-Servo-Motoren.
- X-Achsen-Bewegung über TWIN-DRIVE Antriebssystem. Vorgespanntes Zahnstangen und -Radsystem REDEX® mit zwei Reduziergetrieben und zwei Servomotoren von denen der eine Motor "antreibt" und der andere Motor "bremst".
- Y- und Z-Achsenantrieb über Präzisions-Kugelumlaufspindeln KORTA® mit vorgespannten Doppelmuttern.
- HEIDENHAIN® Linearmessstäbe in allen 3-Achsen mit Druckluft DA 400 als zusätzliche Sicherheit gegen Verschmutzung und somit Störungen.
- Präzisionslinearführungen INA® in allen 3-Achsen. Vollrollige Umlaufeinheiten, INA® RUE jeweils großzügig dimensioniert in großer Anzahl sorgen für einen präzisen Lauf und dynamische Bearbeitungsmöglichkeit.
- Z-Achsen Gewichtsausgleich über Hydrauliksystem und Stickstoff-Druckzylinder für "stick-slip-freie" Z-Bewegung und somit höchste Positioniergenauigkeit.
Spindelantrieb, Spindel- und Getriebekühlung
- Hohe Spindeldrehmomente über 2-stufiges Original ZF® Getriebe.
- SIEMENS® / HEIDENHAIN® Hauptspindelmotor mit 28 kW (100% ED) mit hohen Drehmomenten für hohe Spanleistung.
- Kopf- und Getriebe-Kühlung serienmäßig, alle Fräskopfvarianten, das ZF® Getriebe, sowie die Antriebsspindellagerung sind serienmäßig über ein Ölumlaufsystem gekühlt.
- Aufwendiges Kühlwassersystem mit großvolumigem Kühlkreislauf. Kühlmittelmenge über Potentiometer am Bedienpult einstellbar.
Umwelt, Gesundheit und Energieeffizienz
- Die serienmäßige Ausstattung der Maschine erfüllt die aktuellen Anforderungen hinsichtlich Umweltschutz - insbesondere des Wasserhaushaltsgesetzes! Optionen wie Wasseraufbereitungssysteme, Minimalmengenschmierung und Luftabsaugsysteme werden für den jeweiligen Bedarf angeboten!
- Dem Bedienerschutz wird höchste Aufmerksamkeit geschenkt! Eine geringe Lärmemission, leichtgängige, lineargeführte Türen und ergonomisch auch in der Höhe Verstellbare Bedienpanele sind selbstverständlich!
- Energieeffiziente Motoren der IE3 Klasse, bedarfsgerechter Hydraulikpumpenanlauf sowie eine intelligente Späneförderertaktung tragen zur Verringerung des Energieverbrauchs bei!
Serienausstattung
- CNC-Bahnsteuerung
- HEIDENHAIN® TNC7
- SIEMENS® SINUMERIK 840D sl - elektronisches, tragbares Handrad HEIDENHAIN® HR 510
- Fräskopf-, ZF® Getriebe- und Antriebsspindelkühlung über Ölumlauf
- Kühlung der Y-Achsen Kugelrollspindel über Ölumlauf
- ZF® Reduziergetriebe gekühlt, 2-stufig (1 – 1.000 / 1.001 – 4.000 U/min)
- Ölkühlsystem
- Linear-Messsystem über HEIDENHAIN® Maßstäbe mit Druckluftsystem DA 400
- SIEMENS® / HEIDENHAIN® Hauptspindelmotor 28/38 KW
- AC-Antriebe HEIDENHAIN®
- INA® RUE Präzisions-Linearführungen in allen 3-Achsen
- Zahnstangenantrieb REDEX® – X-Achse
- rückwärtiger Späneförderer
- hydraulischer Gewichtsausgleich in der Z-Achse
- Kühlmitteleinrichtung über Düsenkranz, 8 bar mit großvolumigen Kühlmitteltank
- Kühlmittelmenge über Potentiometer am Bedienpult einstellbar
- bei Option Kühlung durch die Spindel 1 Haupttank und 1 Vortank
- automatische Ausblaseinheit des Kegels – Automatik-Fräsköpfe
- Druckluft durch Düsenkranz über M-Funktion
- Luft durch die Spindel, max. 10 bar, gesteuert über M-Funktion
- automatische Zentralschmierung
- rückwärtiges Bedienpanel in Komfort-Bedienkabine integriert
- CE-Arbeitsraumverkleidung mit teils mehrlagigen Türen und Fenstern
- CE-Sicherheitseinhausung des rückwärtigen Maschinenbereiches
- RITTA®L Schaltschrank mit RITTAL® Klimaanlage
- LED-Bedien- und Arbeitsleuchten
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Sonderzubehör und Optionen
- Spindeloption 6.000 U/min (Modell D-TRAX-U)
- elektronisches, tragbares Funkhandrad HEIDENHAIN® HR 550
- Softwareoptionen, HEIDENHAIN®
- Inline-Motor-Getriebeeinheit DESCH®
- Ständererhöhung, Vertikalverfahrweg 2.000 / 2.300 mm (Z-Achse)
- vergrößerter Querverfahrweg 1.350 / 1.500 mm (Y-Achse)
- Tischverbreiterungen 1.200 mm
- integrierte stufenlose Rundtische
- Aufsatzrundtische
- Aufspannwinkel, diverse Größen
- Elektromagnetspanneinrichtungen
- Nullpunktspanneinrichtungen
- automatische Türöffnungssysteme
- automatische Fräsköpfe bis 12.000 U/min
- Big Plus oder HSK 100 Spindelsysteme
- Kühlung durch die Spindel 16 / 30 / 50 bar
- MMS – Minimalmengenschmierung
- Schnelllauf-Fräs- und Bohrspindeln, mechanisch und elektrisch
- Ketten- und Tellerwechsler bis 90 Werkzeuge
- Spänefördersysteme vorne, quer
- Trennwand zur Arbeitsraumteilung und CNC-Vorbereitung für den Pendelbetrieb
- MONTRONIX® Kollisionsüberwachung
- LTA® Luftabsaugsysteme
- diverse Werkzeug- und Werkstückmesssysteme
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- MISCEO® vollelektronisches Mischgerät für Kühlschmierstoffe
- CAD/CAM Software
- zusätzliche Dokumentation in Papierform
Trennwand zur Arbeitsraumteilung und CNC-Vorbereitung für den Pendelbetrieb (Option)
Neben dem Vorteil des geringen Platzbedarfs und der hohen maximalen Tischlasten erlaubt der starre Tisch der D-TRAX auch eine Pendelbearbeitung!
Durch den Einsatz einer Trennwand und diverser maschinentechnischer- und sicherheitstechnischer Anpassungen werden zwei Arbeitsräume geschafften! Beide Arbeitsräume sind über den gesamten Arbeitsraum zu öffnende Türen zugänglich.
So wird in einem Arbeitsraum gearbeitet, während im anderen das nächste Werkstück gerüstet wird! Durch diese Bearbeitung wird unproduktive Zeit minimiert und die effektive Spindellaufzeit deutlich erhöht.

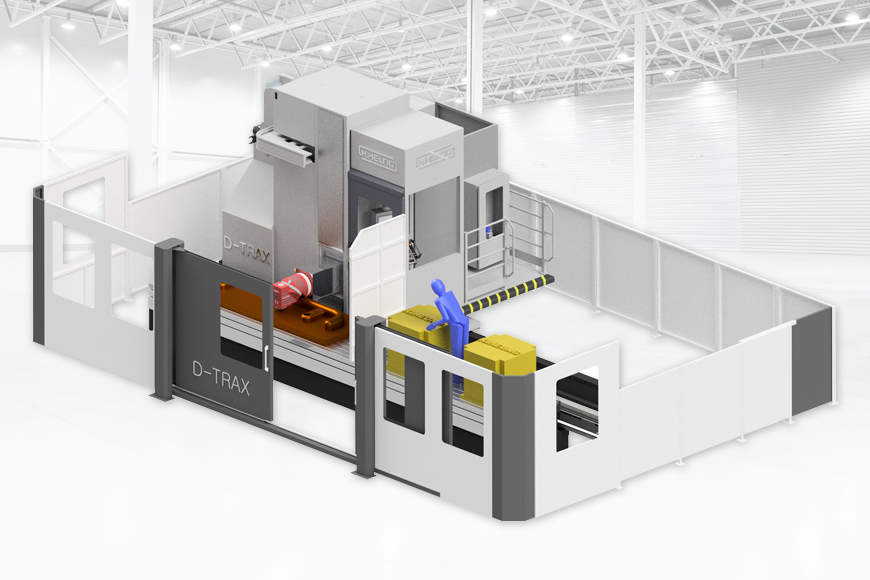

Pendelbearbeitung mit zwei Bearbeitungsräumen für verschiedene 3D Konturen.

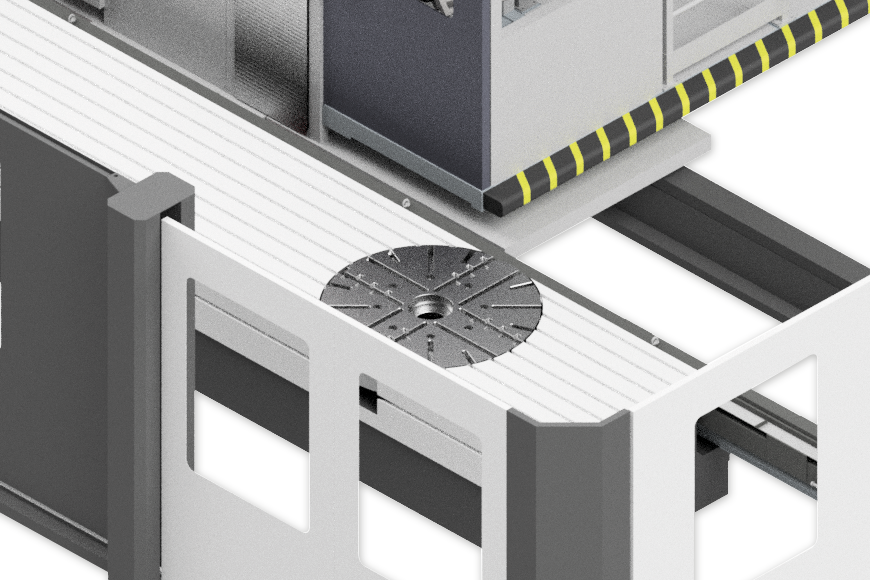

Mehrfachbearbeitung auf dem Frästisch und auf dem integrierten Rundtsich.
Pendelbearbeitung für 3D Konturen auf dem integrierten Rundtsich und vertikaler Rotationsachse.
HEIDENHAIN® TNC7
- 24 Regelkreise, davon 4 als Spindel
- Sehr hohe Bediendynamik und flüssige, intuitive Multitouch-Bedienung
- Fräs-, Dreh- und Schleifbearbeitung
- Intuitives Einrichten von Werkstücken mit smarten Antastfunktionen
- Grafisch unterstütztes Ausrichten von Spannmitteln
- Kurze Satzverarbeitungszeit (0,5 ms)
- High-End-Performance für perfekte Oberflächen und höchste Genauigkeit
- Integrierte Prozessüberwachung
SIEMENS® SINUMERIK 840D sl
- Multitechnologie CNC-Steuerung für Fräsmaschinen
- ISO-Standard Programmierung durch programGUIDE
- Dialogprogrammierung durch ShopMill Oberfläche
- leistungsfähige Bohr-, Fräs-, Dreh- und Messzyklen
- Energieeffizienz mit SINUMERIK Ctrl-Energy
- Personen- / Maschinenschutz mit SINUMERIK Safety Integrated
- einfache Datenanbindung durch USB-, CF-Card und RF45-Schnittstellen
