CNC-Bettfräsmaschinen mit Rundtisch

Lineargeführte CNC-Bettfräsmaschinen mit Rundtisch im innovativen FLAT-RAM Maschinendesign mit aufwendiger 3-fach Auslegerführung.

KIHEUNG RT - LT

Dynamik-Line  |  Lineargeführte CNC-Bettfräsmaschinen mit Rundtisch

Die neuen lineargeführten Rundtisch-Bettfräsmaschinen der KIHEUNG RT - LT Modellreihe sind die Ergänzungen unserer erfolgreichen KIHEUNG RT Serie mit größeren Verfahrwegen in allen Achsen und größeren Rundtischen.

Die neuen stufenlosen Rundtische mit einer 0,001° Teilung und hochauflösenden Drehgebern für exzellenten Positionier- und Wiederholgenauigkeiten sind mit einer max. Tischbelastung von bis zu 19.000 kg verfügbar.

Um mit der RT - LT Modellreihe neue Maßstäbe zu setzen, erreichen die modernen Direktantriebe, im Zusammenspiel mit den 55er Linearführungen nunmehr einen Eilgang von 25 m/min sowie einer Vorschubgeschwindigkeit von 10 m/min in allen Achsen und durch die neuen Spindelantriebe ist ein Drehzahlband bis 12.000 U/min verfügbar.

Das erprobte, innovative 3-fach FLAT-Ram Maschinendesign, wo alle Antriebs- und Übertragungseinheiten, wie z.B. Spindelmotor, ZF® Getriebe oder Riemenscheibe auf dem hinteren Bereich des Auslegers platziert werden, erreicht die RT-LT eine fast auffallende, geometrische Genauigkeit.

Alle Modelle der RT - LT Baureihen, verfügen über große Verfahrwege – Y-Achse bis max. 1.350 mm, weitreichende Serienausstattung und umfangreiche Optionen (z.B. stufenlose Automatik-Fräskopfe oder CTS mit bis zu 50 bar). Durch diese Möglichkeiten lassen sich die KIHEUNG Fräsmaschinen optimal an Ihre gegenwärtigen und zukünftigen Bearbeitungsbedürfnisse anpassen.

Stufenlose Präzisions-Rundtische und hochauflösende Drehgeber für exzellente Positionier- und Wiederholgenauigkeiten.
Stufenloser Rundtisch (Teilung 0,001°) perfekt geeignet für Rundfräsen und Simultanbearbeitung.
Maschinenverkleidung mit Sicherheits-Verbundglasscheiben und leichtgängigen Türen auf Linearführungen.
Vollständig geschlossene Verkleidung durch ein Kassettendach somit ist ein effizienter Spritzschutz bei hohem Druck gegeben.

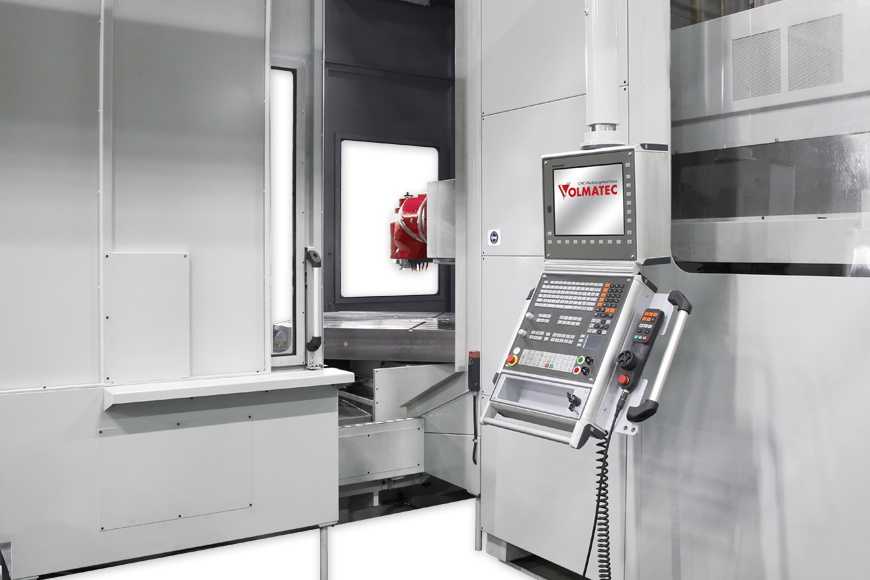

Zusätzliche Arbeitsposition an der Maschinenrückseite durch nach hinten geschwenktes Bedienpanel.
Nach hinten geschwenktes, neigbar und in der Höhe verstellbares Bedienpanel erlaubt so eine alternative Bedienposition.
Geschliffene Präzisions-Kugelumlaufspindeln zum spielfreien Verfahren und Positionieren der Achsen.

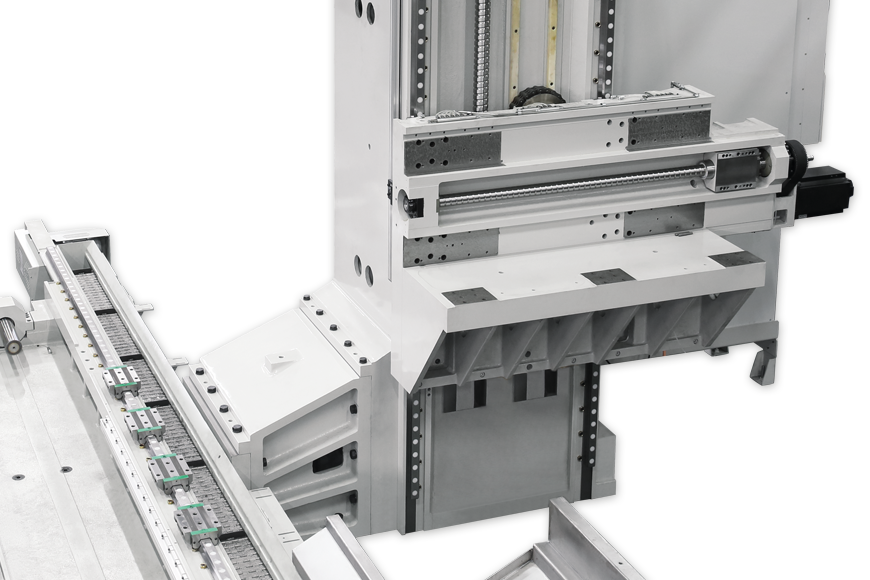

Sehr stabile Maschinensäule zur Führung der Sattel-Auslegereinheit über Präzisions-Linearführungen.
  • Technische Daten
  • Maschinenhighlights
  • Ausstattungen und Optionen
  • CNC-Bahnsteuerungen
  • Angebot anfordern

RT 1000 / 1200 / 1350 LT

Tischgröße
- Modell RT 1000 LT
- Modell RT 1200 LT
- Modell RT 1350 LT
1.400 x 1.200 mm
1.800 x 1.400 mm
2.000 x 1.600 mm
T-Nuten
- Anzahl
- Breite
- Abstand
9 / 10 / 12 Stück
22 mm
125 mm
max. Tischbelastung 15.000 / 19.000 kg
Verfahrwege
- Längsweg (X)
- Querweg (Y)
- Vertikalweg (Z) *
2.500 – 4.000 mm
1.000 – 1.350 mm
1.600 mm
Spindelaufnahme
- Serie
- Option
DIN 69871 / SK 50
BBT oder HSK 100
Spindeldrehzahlen
- Serie
- Option
4.000 U/min
5.000 – 12.000 U/min
Spindelmotor 28/42 kW
Eilgang (X/Y/Z) 25 m/min
Vorschub (X/Y/Z) 10 m/min
Länge 6.400 – 8.080 mm
Tiefe / Breite 5.309 – 6.109 mm
Höhe 4.000 mm
Gewicht 26 – 35 t

* Weitere Optionen lieferbar.

Hauptbaugruppen

  • Alle wesentlichen Baugruppen wie Bett, Tisch, Turm, Sattel, Ausleger und Kopf sind aus Qualitäts-Gusseisen GG-30.
  • Schweres Maschinenbett für eine komplette Tischauflage. Zwei Lineraführungen der Größe 55 mit weitem Abstand garantieren auch bei hohen Tischlasten eine exzellente Maschinengeometrie.
  • Präzisionsgeschliffener Maschinentisch mit T-Nuten und H7 geschliffener Referenz-Mittelnut zur Aufnahme großer, schwerer Werkstücke. Tischführung über acht Rollenumlaufeinheiten der Größe 55 für hohe Eilgang-Geschwindigkeiten.
  • Sehr stabile Maschinensäule zur Führung der Sattel-Auslegereinheit. Zwei Präzisions-Linearführungen in breitem Abstand montiert mit jeweils drei Rollenumlaufeinheiten der Größe 55 führen den Sattel vertikal.
  • Der Ausleger ist in einem Sattel geführt. In Verbindung mit drei Präzisions-Rollenumlaufeinheiten mit elf Führungswagen, Größe 45 garantieren exzellente geometrische Genauigkeiten und hohe Spanvolumen – auch bei "voller Ausladung"!
  • Eine Auslegerlänge von max. 2.850 mm rundet Baugruppendimensionen ab, die in Verbindung mit modernsten Fertigungsmethoden hohen Anforderungen gerecht werden. Die Kombination dieses Baugruppendesigns mit einer 3-fach Führung des Auslegers erlaubt einen Y-Verfahrweg von max. 1.350 mm bei hoher Spanleistung und sehr guten Geometrien!

Vorschübe und Führungsbahnen

  • Drei Hochleistungs-AC-Vorschub-Servo-Motoren HEIDENHAIN® oder SIEMENS®.
  • Hochleistungs-Kugelumlaufspindeln KORTA® mit vorgespannten Doppelmuttern in allen 3-Achsen.
  • Patentiertes Spindelsupportsystem LM bronzegelagert und lineargeführt für absolut schwingungsfreien Lauf (X 4.000 mm).
  • HEIDENHAIN® Linearmaßstäbe in allen 3-Achsen serienmäßig mit Druckluftanlage DA 400 als zusätzliche Sicherheit gegen Verschmutzung und somit Störungen.
  • Präzisions-Linearführungen INA® mit weitem Bahnabstand in allen 3-Achsen. Hohe Dynamik der Verfahrachsen bis 25 m/min bei dennoch hohen Tischlasten.
  • 3-fach Linearführung des Auslegers für ungewöhnlich hohe Spanleistung auch bei voller Ausladung.
  • Z-Achsen- Gewichtsausgleich über Hydrauliksystem und Stickstoff-Druckzylinder für "stick-slip-freie" Z-Bewegung und somit höchste Positioniergenauigkeit.
  • Aufwendiges Führungsbahnschutzsystem der Achsen X, Y und Z.

Spindelantrieb, Spindel- und Getriebekühlung

  • Hohe Spindeldrehmomente über 2-stufiges Original ZF® Getriebe.
  • SIEMENS® Hauptspindelmotor mit 28 kW (100% ED) mit hohen Drehmomenten für hohe Spanleistung.
  • Kopf- und Getriebe-Kühlung serienmäßig, alle Fräskopfvarianten, das ZF® Getriebe, sowie die Antriebsspindellagerung sind serienmäßig über ein Ölumlaufsystem gekühlt.
  • Aufwendiges Kühlwassersystem mit großvolumigem Kühlkreislauf. Kühlmittelmenge über Potentiometer am Bedienpult einstellbar.

Umwelt, Gesundheit und Energieeffizienz

  • Die serienmäßige Ausstattung der Maschine erfüllt die aktuellen Anforderungen hinsichtlich Umweltschutz - insbesondere des Wasserhaushaltsgesetzes! Optionen wie Wasseraufbereitungssysteme, Minimalmengenschmierung und Luftabsaugsysteme werden für den jeweiligen Bedarf angeboten!
  • Dem Bedienerschutz wird höchste Aufmerksamkeit geschenkt! Eine geringe Lärmemission, leichtgängige, lineargeführte Türen und ergonomisch auch in der Höhe verstellbare Bedienpanele sind selbstverständlich!
  • Energieeffiziente Motoren der IE3 Klasse, bedarfsgerechter Hydraulikpumpenanlauf sowie eine intelligente Späneförderertaktung tragen zur Verringerung des Energieverbrauchs bei!

Serienausstattung

  • CNC-Bahnsteuerung
    - HEIDENHAIN® TNC7
    - SIEMENS® SINUMERIK 840D sl
  • elektronisches, tragbares Handrad HEIDENHAIN® HR 510
  • stufenloser Rundtisch, Teilung 0,001°, FIBRO® Deutschland
  • Fräskopf-, ZF® Getriebe- und Antriebsspindelkühlung über Ölumlauf
  • Kühlung der Y-Achsen Kugelrollspindel über Ölumlauf
  • ZF® Reduziergetriebe gekühlt, 2-stufig (1 – 1.000 / 1.001 – 4.000 U/min)
  • Ölkühlsystem
  • Linear-Messsystem über HEIDENHAIN® Maßstäbe mit Druckluftsystem DA 400
  • SIEMENS® / HEIDENHAIN® Hauptspindelmotor 28/42 KW
  • AC-Antriebe HEIDENHAIN®
  • Präzisions-Kugelumlaufspindeln in allen Achsen
  • INA® RUE Präzisions-Linearführungen in allen 3 Achsen
  • rückwärtiger Späneförderer
  • hydraulischer Gewichtsausgleich in der Z-Achse
  • Kühlmitteleinrichtung über Düsenkranz, 8 bar mit großvolumigen Kühlmitteltank
  • Kühlmittelmenge über Potentiometer am Bedienpult einstellbar
  • bei Option Kühlung durch die Spindel 1 Haupttank und 1 Vortank
  • automatische Ausblaseinheit des Kegels – Automatik-Fräsköpfe
  • Druckluft durch Düsenkranz über M-Funktion
  • Luft durch die Spindel, max. 10 bar, gesteuert über M-Funktion
  • automatische Zentralschmierung
  • CE-Arbeitsraumverkleidung mit teils mehrlagigen Türen und Fenstern
  • CE-Sicherheitseinhausung des rückwärtigen Maschinenbereiches
  • RITTAL® Schaltschrank mit RITTAL® Klimaanlage
  • LED-Bedien- und Arbeitsleuchten
  • Maschine gemäß CE
  • Maschinendokumentation

Sonderzubehör und Optionen

  • Spindeloptionen 5.000 / 6.000 / 12.000 U/min
  • elektronisches, tragbares Funkhandrad HEIDENHAIN® HR 550
  • Softwareoptionen, HEIDENHAIN®
  • Inline-Motor-Getriebeeinheit DESCH®
  • Ständererhöhung, Vertikalverfahrweg 2.000 / 2.300 mm (Z-Achse)
  • Tischverbreiterungen
  • Aufsatzrundtische
  • Aufspannwinkel, diverse Größen
  • Elektromagnetspanneinrichtungen
  • Nullpunktspanneinrichtungen
  • automatische Türöffnungssysteme
  • automatische Fräsköpfe bis 12.000 U/min
  • Big Plus oder HSK 100 Spindelsysteme
  • Kühlung durch die Spindel 16 / 30 / 50 bar
  • MMS – Minimalmengenschmierung
  • Schnelllauf-Fräs- und Bohrspindeln, mechanisch und elektrisch
  • Ketten- und Tellerwechsler bis 90 Werkzeuge
  • Spänefördersysteme vorne, quer
  • MONTRONIX® Kollisionsüberwachung
  • LTA® Luftabsaugsysteme
  • diverse Werkzeug- und Werkstückmesssysteme
  • Anlagen zur Kühlwasseraufbereitung und Reinigung
  • zusätzliche Dokumentation in Papierform
CNC-Bahnsteuerung HEIDENHAIN TNC7

HEIDENHAIN® TNC7

  • 24 Regelkreise, davon 4 als Spindel
  • Sehr hohe Bediendynamik und flüssige, intuitive Multitouch-Bedienung
  • Fräs-, Dreh- und Schleifbearbeitung
  • Intuitives Einrichten von Werkstücken mit smarten Antastfunktionen
  • Grafisch unterstütztes Ausrichten von Spannmitteln
  • Kurze Satzverarbeitungszeit (0,5 ms)
  • High-End-Performance für perfekte Oberflächen und höchste Genauigkeit
  • Integrierte Prozessüberwachung
Steuerungsdetails
Multitechnologie CNC-Bahnsteuerung SIEMENS SINUMERIK 840D sl

SIEMENS® SINUMERIK 840D sl

  • Multitechnologie CNC-Steuerung für Fräsmaschinen
  • ISO-Standard Programmierung durch programGUIDE
  • Dialogprogrammierung durch ShopMill Oberfläche
  • leistungsfähige Bohr-, Fräs-, Dreh- und Messzyklen
  • Energieeffizienz mit SINUMERIK Ctrl-Energy
  • Personen- / Maschinenschutz mit SINUMERIK Safety Integrated
  • einfache Datenanbindung durch USB-, CF-Card und RF45-Schnittstellen
Steuerungsdetails
