CNC-Portalfräsmaschinen

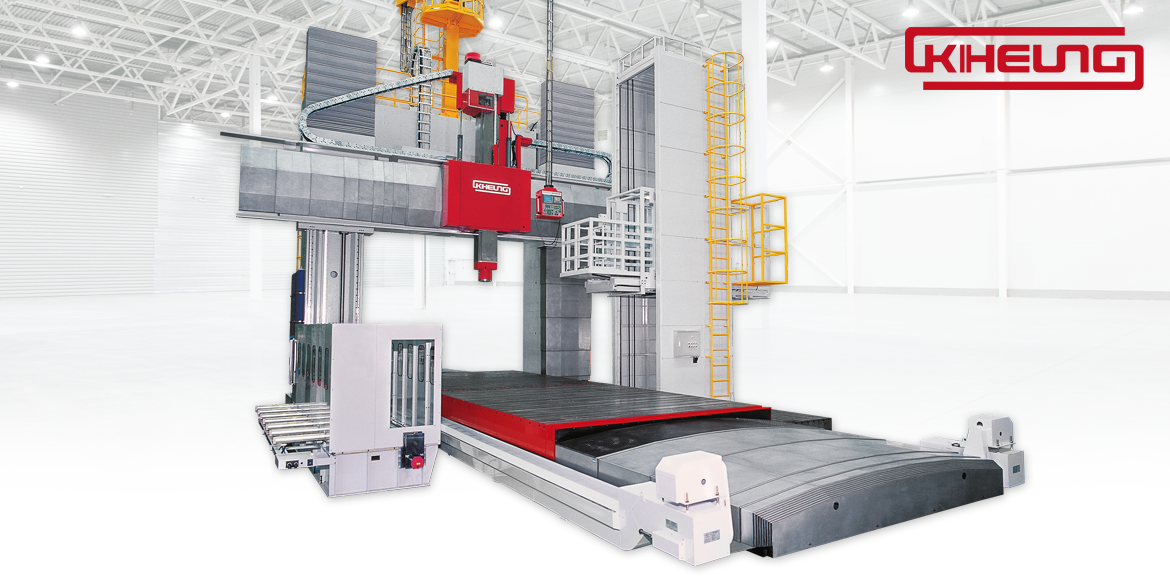

Schwere CNC-Portalfräsmaschine mit vertikal verfahrbarem Querbalken für die Bearbeitung großvolumiger Werkstücke.

KIHEUNG MiMAX-W

Mega-Line  |  Schwere CNC-Portalfräsmaschinen

Schwere Portalfräsmaschine mit vertikal verfahrbarem Querbalken für die Bearbeitung großvolumiger Werkstücke bis 70 t.

Alle Modelle verfügen über große Verfahrwege in der X-Achse und in der Y-Achse, weitreichende Serienausstattung und umfangreiche Optionen (z.B. stufenlose Automatik-Fräskopfe, Werkzeugwechsel­systeme, Kühlung durch die Spindel, Spänefördersysteme und vieles mehr). Durch diese Möglichkeiten lassen sich die KIHEUNG Fräsmaschinen optimal an Ihre gegenwärtigen und zukünftigen Bearbeitungsbedürfnisse anpassen.

Groß dimensionierte 4-fach Präzisions-Linearführungen am Tisch und Querbalken.
Großteilbearbeitung für Durchgangsgrößen bis 5.000 x 5.000 mm und Stücklängen bis 12.000 mm.
Hochwertige Spindeleinheit für die schwere Präzisions-Zerspanung.
Aufwendige, stabile 4-Seitenführung des Vertikalauslegers für hohe Fräsleistungen bei sehr guter Z-Achsen Geometrie.
Portalfräsmaschine für die Bearbeitung großvolumiger Werkstücke mit Kopfwechselstation.
Schwere Portalfräsmaschinen mit vertikal verfahrbarem Querbalken für die Bearbeitung großvolumiger Werkstücke.
  • Technische Daten
  • Maschinenhighlights
  • Ausstattungen und Optionen
  • CNC-Bahnsteuerungen
  • Angebot anfordern

MiMAX-W

Tischlänge 6.000 – 12.000 mm
Tischbreite 3.000 – 4.000 mm
Abstand
- Tisch / Spindelnase		 3.000 – 5.000 mm
Ständerdurchgang 3.500 – 5.000 mm
max. Tischbelastung 30.000 – 100.000 kg
Verfahrwege
- Tisch (X)
- Sattel (Y)
- Schieber (Z)
- Querbalken (W)
6.300 – 12.300 mm
4.500 – 6.500 mm
1.200 – 2.000 mm
1.500 – 3.500 mm
Spindeldrehzahlen 3.000 – 6.000 U/min
Spindelmotor
- (Z) 1.200 mm
- (Z) 1.600 mm
- (Z) 2.000 mm
37/56 kW
37/56 kW
60/80 kW
Eilgang (X/Y/Z/W) 10 / 20 / 15 / 5 m/min
Vorschub (X/Y/Z/W) 5 m/min
Länge 16.000 – 28.000 mm
Tiefe / Breite 8.500 – 11.500 mm
Höhe 10.000 – 12.000 mm
Gewicht 80 – 280 t

Schwere Portalfräsmaschine mit vertikal verfahrbarem Querbalken

  • Großer Vertikalarbeitsbereich durch einen Verfahrweg des Vertikalauslegers bis 2.000 mm und Vertikalverfahrweg des Querschlittens bis 3.500 mm.
  • Groß dimensionierte INA® Präzisions-Linearführungen – 4-fach Führung am Tisch und Querbalken.
  • Werkstückgewichte bis 70 t.
  • Aufwendige, stabile 4-Seitenführung des Vertikalauslegers für hohe Fräsleistungen bei sehr guter Z-Achsen Geometrie.
  • Für alle KIHEUNG Maschinen in Vertikalfräsausführung werden hochwertige Spindeleinheiten für die schwere Präzisions-Zerspanung verwendet.
  • Maschine in diversen Ausstattungen und Sondergrößen verfügbar.

Hochwertige Maschinenkomponenten

  • CNC-Steuerung HEIDENHAIN®, Deutschland
  • Haupt-Antriebsmotoren SIEMENS® / HEIDENHAIN®, Deutschland
  • Spindellager SKF®, Deutschland
  • Original TANDLER® Zahnräder für die Automatik-Fräskopf-Varianten, Deutschland
  • REDEX® Zahnstangenantriebe, Frankreich
  • Präzisions-Kugelumlaufspindeln Original KORTA®, Spanien
  • Original HAWE® Hydraulikpumpen, Deutschland
  • Original französische / deutsche Schaltschrank-Komponenten
  • TELEMECANIQUE® / SCHNEIDER® / PILZ® etc.
  • RITTAL® Schaltschränke, Deutschland
  • RITTAL® Klimageräte für den Schaltschrank, Deutschland

Serienausstattung *

  • CNC-Bahnsteuerung HEIDENHAIN® TNC7
  • Linear-Messsystem über HEIDENHAIN® Maßstäbe
  • Vertikal-Frässpindel 3.000 U/min
  • Doppel-Spänefördersystem beidseitig des Bettes
  • AC-Antriebe HEIDENHAIN®
  • Spindelölkühler
  • SIEMENS® / HEIDENHAIN® Hauptspindelmotor
  • Hydraulischer Gewichtsausgleich in der Z-Achse
  • Spindelorientierung für "rigid tapping"
  • Kühlmitteleinrichtung über Düsenkranz, 8 bar mit großvolumigem Tanksystem
  • elektronisches, tragbares Handrad HEIDENHAIN® HR 410
  • Ethernet-Schnittstelle
  • RITTAL® Schaltschrank mit RITTAL® Klimaanlage
  • LED-Bedien- und Arbeitsleuchten
  • Maschine gemäß CE
  • Maschinendokumentation

Sonderzubehör und Optionen *

  • elektronisches, tragbares Funkhandrad HEIDENHAIN® HR 550
  • Softwareoptionen, HEIDENHAIN®
  • verschiedene Automatik-Fräsköpfe und Vertikal-Frässpindeln bis 12.000 U/min
  • Standortspezifische Maschineneinhausung gemäß CE
  • verschiedene Spänefördersysteme
  • Werkzeugwechsler bis 120 Werkzeuge
  • Kühlung durch die Spindel
  • Kühlwasser-Spritzpistole mit separater 9 bar Pumpe
  • diverse Werkzeug- und Werkstückmesssysteme
  • Anlagen zur Kühlwasseraufbereitung und Reinigung
  • zusätzliche Dokumentation in Papierform

* Bitte erfragen Sie das genaue Serien- und Sonderzubehör an!

CNC-Bahnsteuerung HEIDENHAIN TNC7

HEIDENHAIN® TNC7

  • 24 Regelkreise, davon 4 als Spindel
  • Sehr hohe Bediendynamik und flüssige, intuitive Multitouch-Bedienung
  • Fräs-, Dreh- und Schleifbearbeitung
  • Intuitives Einrichten von Werkstücken mit smarten Antastfunktionen
  • Grafisch unterstütztes Ausrichten von Spannmitteln
  • Kurze Satzverarbeitungszeit (0,5 ms)
  • High-End-Performance für perfekte Oberflächen und höchste Genauigkeit
  • Integrierte Prozessüberwachung
Steuerungsdetails

Maschinenanfrage

Kontaktdaten

Konsolfräsmaschinen KIHEUNG KMB mit 3-Achsen Digitalanzeige.

KIHEUNG KMB

Basic-Line
  • Tischgröße bis 3.900 x 950 mm
  • Längsweg (X) 1.400 - 3.200 mm
  • Querweg (Y) 600 – 1.050 mm
  • Vertikalweg (Z) 650 – 920 mm
Maschinendetails
CNC-Bearbeitungszentren KIHEUNG COMBI UM 800 mit HEIDENHAIN Steuerung.

KIHEUNG COMBI UM 800

Force-Line
  • Tischgröße 2.000 x 750 mm
  • Längsweg (X) 1.800 mm
  • Querweg (Y) 800 mm
  • Vertikalweg (Z) 900 mm
Maschinendetails
CNC-Bearbeitungszentren KIHEUNG COMBI T 1400 mit HEIDENHAIN oder SIEMENS Steuerung.

KIHEUNG COMBI T 1400

Dynamik-Line
  • Tischgröße bis 3.200 x 1.000 mm
  • Längsweg (X) 2.000 – 3.000 mm
  • Querweg (Y) 1.400 mm
  • Vertikalweg (Z) 1.500 mm
Maschinendetails
CNC-Bettfräsmaschinen KIHEUNG KNC U 1050 BT mit HEIDENHAIN oder SIEMENS Steuerung.

KIHEUNG KNC U 1050 BT

Force-Line
  • Tischgröße bis 4.200 x 950 mm
  • Längsweg (X) 2.000 – 4.000 mm
  • Querweg (Y) 1.050 mm
  • Vertikalweg (Z) 1.300 – 2.000 mm
Maschinendetails
CNC-Bettfräsmaschinen KIHEUNG KNC U 1250 BT mit HEIDENHAIN oder SIEMENS Steuerung.

KIHEUNG KNC U 1250 BT

Force-Line
  • Tischgröße bis 5.200 x 1.100 mm
  • Längsweg (X) 3.000 – 5.000 mm
  • Querweg (Y) 1.250 mm
  • Vertikalweg (Z) 1.600 / 2.000 mm
Maschinendetails
CNC-Bettfräsmaschinen KIHEUNG KNC U 1350 BT mit HEIDENHAIN oder SIEMENS Steuerung.

KIHEUNG KNC U 1350 BT

Force-Line
  • Tischgröße bis 5.200 x 1.150 mm
  • Längsweg (X) 3.000 – 5.000 mm
  • Querweg (Y) 1.350 mm
  • Vertikalweg (Z) 1.600 / 2.000 mm
Maschinendetails
CNC-Bettfräsmaschinen KIHEUNG KNC U 1500 BT mit HEIDENHAIN oder SIEMENS Steuerung.

KIHEUNG KNC U 1500 BT

Force-Line
  • Tischgröße bis 5.200 x 1.300 mm
  • Längsweg (X) 3.000 – 5.000 mm
  • Querweg (Y) 1.500 mm
  • Vertikalweg (Z) 1.600 / 2.000 mm
Maschinendetails
CNC-Bettfräsmaschinen KIHEUNG KNC U 1000 LT mit HEIDENHAIN oder SIEMENS Steuerung.

KIHEUNG KNC U 1000 LT

Dynamik-Line
  • Tischgröße bis 4.200 x 950 mm
  • Längsweg (X) 2.000 – 4.000 mm
  • Querweg (Y) 1.000 mm
  • Vertikalweg (Z) 1.300 – 2.000 mm
Maschinendetails
CNC-Bettfräsmaschinen KIHEUNG KNC U 1200 LT mit HEIDENHAIN oder SIEMENS Steuerung.

KIHEUNG KNC U 1200 LT

Dynamik-Line
  • Tischgröße bis 5.200 x 1.100 mm
  • Längsweg (X) 3.000 – 5.000 mm
  • Querweg (Y) 1.200 mm
  • Vertikalweg (Z) 1.600 / 2.000 mm
Maschinendetails
CNC-Bettfräsmaschinen KIHEUNG KNC U 1350 LT mit HEIDENHAIN oder SIEMENS Steuerung.

KIHEUNG KNC U 1350 LT

Dynamik-Line
  • Tischgröße bis 5.200 x 1.200 mm
  • Längsweg (X) 3.000 – 5.000 mm
  • Querweg (Y) 1.350 mm
  • Vertikalweg (Z) 1.600 / 2.000 mm
Maschinendetails
CNC-Bettfräsmaschinen mit Rundtisch KIHEUNG RT-LT mit HEIDENHAIN oder SIEMENS Steuerung.

KIHEUNG RT - LT

Dynamik-Line
  • Tischgröße bis 2.000 x 1.600 mm
  • Längsweg (X) 2.500 – 4.000 mm
  • Querweg (Y) 1.000 – 1.350 mm
  • Vertikalweg (Z) 1.600 – 2.300 mm
Maschinendetails
CNC-Bettfräsmaschinen mit Rundtisch KIHEUNG RTW-LT mit HEIDENHAIN oder SIEMENS Steuerung.

KIHEUNG RTW - LT

Dynamik-Line
  • Tischgröße bis 3.000 x 2.000 mm
  • Längsweg (X) 3.000 – 6.000 mm
  • Querweg (Y) 1.350 / 1.500 mm
  • Vertikalweg (Z) 1.600 – 3.000 mm
Maschinendetails
CNC-Bettfräsmaschinen mit Rundtisch KIHEUNG RTW-BT mit HEIDENHAIN oder SIEMENS Steuerung.

KIHEUNG RTW - BT

Force-Line
  • Tischgröße bis 3.000 x 2.000 mm
  • Längsweg (X) 3.000 – 6.000 mm
  • Querweg (Y) 1.350 / 1.500 mm
  • Vertikalweg (Z) 1.600 – 2.500 mm
Maschinendetails
CNC-Fahrständerfräsmaschinen KIHEUNG TRAX-U mit Universal-Fräskopf und TRAX-H mit Horizontal-Fräspinole.

KIHEUNG TRAX

Dynamik-Line
  • Längsweg (X) 4.000 – 14.000 mm
  • Querweg (Y) 1.000 – 1.350 mm
  • Vertikalweg (Z) 1.300 – 2.300 mm
  • Pinolenweg (W) 600 mm
Maschinendetails
CNC-Fahrständerfräsmaschinen KIHEUNG HITRAX-U mit Universal-Fräskopf und HITRAX-H mit Horizontal-Fräspinole.

KIHEUNG HiTRAX

Force-Line
  • Längsweg (X) 6.000 – 20.000 mm
  • Querweg (Y) 1.300 / 1.500 mm
  • Vertikalweg (Z) 2.500 – 4.000 mm
  • Pinolenweg (W) 700 mm
Maschinendetails
CNC-Fahrständerfräsmaschinen KIHEUNG WINGTRAX-U mit Universal-Fräskopf und WINGTRAX-H mit Horizontal-Fräspinole.

KIHEUNG WiNGTRAX

Mega-Line
  • Längsweg (X) 6.000 – 20.000 mm
  • Vertikalweg (Y) 4.500 – 6.500 mm
  • Querweg (Z) 1.250 / 1.600 mm
  • Pinolenweg (W) 800 / 1.000 mm
Maschinendetails
CNC-Starrbettfräsmaschinen KIHEUNG RIGITRAX mit HEIDENHAIN oder SIEMENS Steuerung.

KIHEUNG RiGiTRAX

Force-Line
  • Tischgröße bis 13.950 x 1.300 mm
  • Längsweg (X) 4.000 – 12.000 mm
  • Querweg (Y) 1.350 / 1.500 mm
  • Vertikalweg (Z) 1.600 – 2.300 mm
Maschinendetails

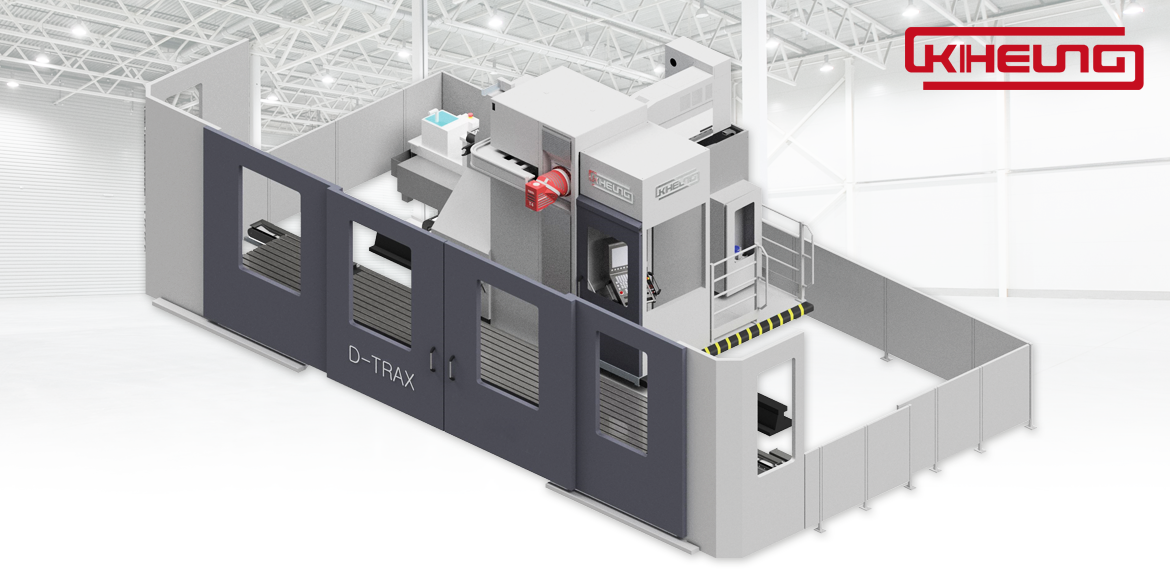

CNC-Starrbettfräsmaschinen KIHEUNG D-TRAX mit HEIDENHAIN oder SIEMENS Steuerung.
